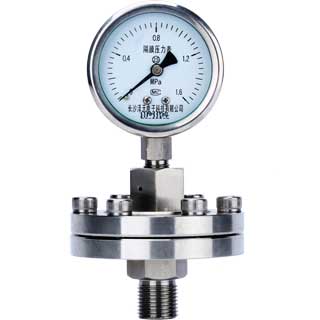

如下圖，從外形上無法得知是膜片壓力表還是隔膜壓力表，由于膜片壓力表和隔膜壓力表外形上幾乎一樣，因此，在日常工作中經常會遇到這樣的事情，用戶明明需要的是隔膜壓力表，而在合同或者電話溝通時卻說膜片壓力表。下面就膜片壓力表和隔膜壓力表的主要區別做簡單介紹。

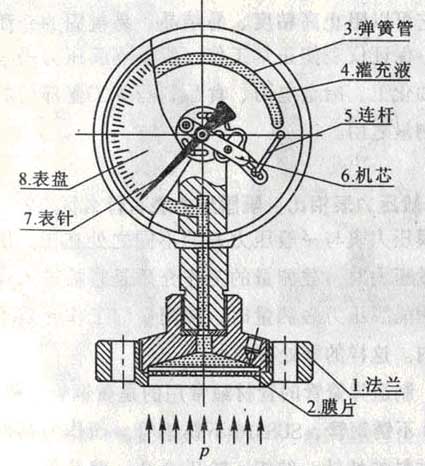

隔膜壓力表工作原理：當用隔膜壓力表測量壓力時，被測量工作介質直接作用在隔離膜片上，膜片向上產生向上的變形，通過彈簧管內的灌充液將介質壓力傳遞給彈簧管，使彈簧管末端產生彈性形變，借助連桿機構帶動機芯齒輪軸轉動，從而使指針在刻度盤上指示出被測壓力值。

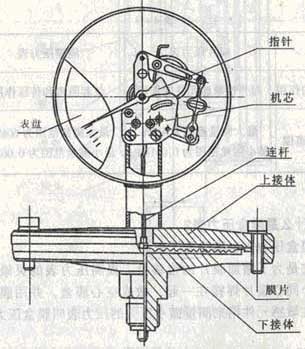

膜片壓力表工作原理：在壓力作用下，被測量工作介質直接作用在彈性膜片上，膜片向上（測量正壓）或者向下（測量負壓）產生彈性形變，借助固定在膜片中心的連桿機構帶動機芯齒輪軸旋轉，從而使指針在刻度盤上指示出被測壓力值。

兩種壓力表的區別主要為：

1）彈性元件不同：隔膜壓力表的彈性元件為彈簧管，膜片只是起隔離作用。膜片壓力表的彈性元件為波紋膜片。被測量壓力作用在膜片上，膜片產生向上（或者向下）彈性形變，通過焊接在膜片上的連桿機構指示壓力值。

2）精度等級不同：隔膜壓力表一般精度等級為1.6級；而膜片壓力表精度等級為2.5級。

3）測量范圍不同：隔膜壓力表測量范圍：-0.1～0； -0.1～0.06； -0.1～0.15； -0.1～0.3； -0.1～0.5； -0.1～0.9； -0.1～1.5；-0.1～2.4；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.60～2.5；0～4.0；0～6.0；0～10；0～16；0～25；0～40Mpa。

膜片壓力表測量范圍：0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；0-2.5；-0.1-0；-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9；-0.1-1.5；-0.1-2.4MPa。0-1.6；0-2.5；0-4；0-6；0-10；0-16；0-25；0-40；0-60；-1.6-0；-2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-60-0；-0.8-0.8；-1.2-1.2；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30KPa。

4）使用溫度范圍不同：隔膜壓力表可以用散熱器或者軟管結構，用于測量溫度較高場合，膜片壓力表由于是連桿傳動，不能使用散熱結構。

5）表盤直徑：隔膜壓力表可選表盤直徑有：￠60、￠100、￠150、￠200；膜片壓力表可選用表盤直徑有：￠100、￠150。本文由澤天傳感歸納整理，轉載請保留。
